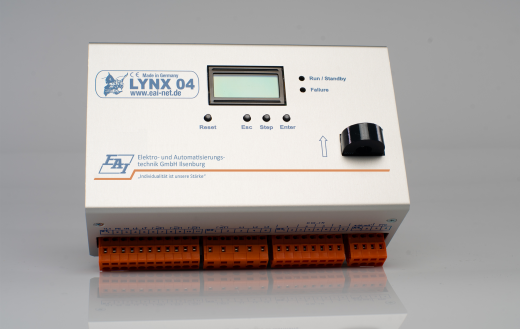

MCA LYNX 04 - 230V - 10A - min

Beschreibung:
Das Steuergerät Typ LYNX 04 ist ein elektronisches Modul zum Einbau in einen Motorschaltschrank zur Montage auf einer Hutschiene. Das Steuergerät LYNX 04 dient der Überwachung, Steuerung und des Schutzes von elektrischen Wechsel- und Drehstrommotoren und Unterwassermotorpumpen. Bei zweckentsprechender Anwendung garantiert die Gerätetechnik einen vollen Schutz der angeschlossenen Last. Die Einstellung von Parametern für Anwendungen erfolgt mit Hilfe eines menügeführten Displays, eines PC oder Laptops. Auf dem LCD Display werden Messwerte sowie Alarm- und Ereignismeldungen des Pumpenmotors angezeigt. Die Meldungen werden zusätzlich im Gerät gespeichert. Die Informationen können für Auswertungen und Wartungszwecke an einen angeschlossenen PC übertragen werden.

Technische Daten:

Digitale Eingänge | digital input	2x 230V AC/DC , potenzialgetrennt | potential separation
Strommessung | current measurement	Maximal 10 A AC über Stromwandler intern | ct intern;
Messbereiche | measurement ranges	0 - 10 A; > 45 A mit externen Stromwandler | with ext. ct rated
Stromwandler Messbereich | ct rated measurement ranges	Nennwerte | current (In-pri. = ... A | Ir-sec.= 10 A)
Spannungsmessung | measuring input voltage U1, U2, U3	3-Phasen | 3-phase 400 V
Temperatureingang | temperature input	nein
Digitale Ausgänge | digital output	2x Relais | relay 1x Kontakt (contact) 250 V AC | 8 A 1x Kontakt (contact) 250 V AC | 5 A
LED-Anzeige | indication by LEDs	LED grün | green “läuft | bereit“ (“run | stand by“) LED rot | red “Fehler“ (“failure“)
LCD-Display	2-zeilig | 2-lines
Spannungsversorgung | Supply voltage	230 VAC . 10%, 50 Hz; ca. 3 VA
Konformität | Conform	CE
Gehäuse | Enclosure	Aluminium
Gewicht | Weight	1020g
Abmaße | Dimension	180x106x65 mm (BxHxT)

Das LYNX 04 schützt den Motor vor:

• Über- und Unterspannung
• Über- und Unterlast
• Phasenfehler
• Trockenlauf

Das LYNX 04 überwacht folgende Werte:

• Dreiphasiger Spannungseingang - Messung und Überwachung der Netzspannung
• Drehfeld / rechts
• Messung des Leistungsfaktors cos

Das LYNX 04 hat folgende Steuerfunktionen, Anzeigen und Servicemöglichkeiten:

• Freigabe über extern angeschlossene Schalter oder Geber
• Zeitschaltuhr
• Betriebsstundenzähler
• Anzeige der aktuellen Messwerte Spannung, Strom und Leistungsfaktor cos phi
• Anzeige des aktuellen Fehlers und der letzten fünf Fehlermeldungen am Display
